手写数字0/1识别：神经网络实践指南

欢迎来到神经网络的学习之旅！

在本篇博客中，我们将深入探索如何使用神经网络实现手写数字0和1的二分类识别。无论你是机器学习的新手，还是希望深入了解神经网络底层原理的进阶学习者，这篇文章都将为你提供清晰的指导和实用的代码示例。

你将学到什么

如何加载和可视化手写数字数据集
使用TensorFlow快速构建和训练神经网络
用NumPy手动实现神经网络的前向传播，理解底层计算逻辑
如何评估模型性能并可视化预测结果
关键技术解析，包括激活函数选择、参数计算和NumPy广播机制

1 - 环境准备：搭建学习舞台

首先，我们需要导入必要的Python包，这些工具是构建和训练神经网络的基础。以下是环境设置代码：

Python

import numpy as np
import tensorflow as tf
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense
import matplotlib.pyplot as plt
from autils import *
%matplotlib inline

import logging
logging.getLogger("tensorflow").setLevel(logging.ERROR)
tf.autograph.set_verbosity(0)

NumPy：科学计算的核心库，擅长处理多维数组和矩阵运算。
TensorFlow：Google开发的深度学习框架，提供简洁的高层接口。
Matplotlib：数据可视化工具，用于绘制图表。
autils.py：包含自定义函数load_data()，用于加载我们的数据集。

小贴士：通过设置日志级别，我们可以过滤掉TensorFlow的冗余输出，让界面更整洁。

2 - 数据探索：了解我们的“原材料”

在构建模型之前，熟悉数据是关键步骤。我们将加载数据集，并通过打印形状和可视化来熟悉数据。

2.1 数据集概览

运行以下代码加载数据：

JavaScript

X,y = load_data()

输入特征X：一个1000X400的矩阵，每行代表一张手写数字图像。图像原为20X20像素，展平后成为400维向量。
标签y：一个1000X1的向量，每个条目为0或1，分别对应数字0和1。

JavaScript

print ('The shape of x is: ' + str(X.shape))
print ('The shape of y is: ' + str(y.shape))

输出可能类似：

JavaScript

The shape of X is: (1000, 400)
The shape of y is: (1000, 1)

为什么展平？ 神经网络的全连接层需要一维输入，展平操作将二维图像转换为一维特征向量。

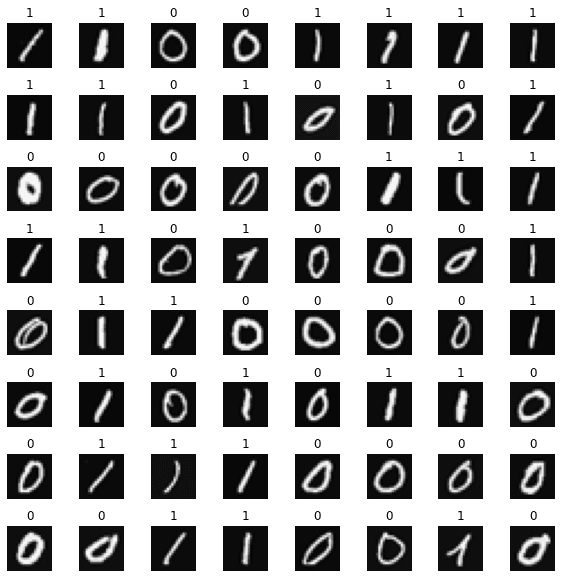

2.2 数据可视化

为了更好地理解数据，我们随机可视化64张图像，代码如下：

Python

import warnings
warnings.simplefilter(action='ignore', category=FutureWarning)

m, n = X.shape

fig, axes = plt.subplots(8, 8, figsize=(8, 8))
fig.tight_layout(pad=0.1)

for i, ax in enumerate(axes.flat):
    random_index = np.random.randint(m)
    X_random_reshaped = X[random_index].reshape((20, 20)).T
    ax.imshow(X_random_reshaped, cmap='gray')
    ax.set_title(y[random_index, 0])
    ax.set_axis_off()

可视化为什么重要？ 它让我们直观感受到数据的分布和复杂性，为后续模型设计提供直觉。

3 - 模型构建：从高层到低层的双视角

3.1 TensorFlow实现：快速上手

TensorFlow的Sequential API让我们像搭积木一样构建模型。以下是代码：

Python

model = Sequential([
    tf.keras.Input(shape=(400,)),
    Dense(25, activation='sigmoid'),
    Dense(15, activation='sigmoid'),
    Dense(1, activation='sigmoid')
])

model.summary()

模型结构：输入层400单元，隐藏层1（25单元）、隐藏层2（15单元），输出层1单元。
激活函数：sigmoid适合二分类，将输出压缩到[0, 1]。

TensorFlow的优势：自动处理反向传播和优化，适合快速原型开发。

3.2 NumPy手写实现：理解底层原理

手动实现前向传播，深入理解神经网络的工作机制：

Python

def my_dense(a_in, W, b, g):
    units = W.shape[1]
    a_out = np.zeros(units)
    for j in range(units):
        z = np.dot(a_in, W[:, j]) + b[j]
        a_out[j] = g(z)
    return a_out

def my_sequential(x, W1, b1, W2, b2, W3, b3):
    a1 = my_dense(x, W1, b1, sigmoid)
    a2 = my_dense(a1, W2, b2, sigmoid)
    return my_dense(a2, W3, b3, sigmoid)

NumPy的意义：让我们看到神经网络的“内部工作”，如每个神经元的计算过程。

3.3 可选：向量化NumPy实现

提高效率，处理多个示例：

Python

def my_dense_v(A_in, W, b, g):
    Z = np.dot(A_in, W) + b
    A_out = g(Z)
    return A_out

def my_sequential_v(X, W1, b1, W2, b2, W3, b3):
    A1 = my_dense_v(X, W1, b1, sigmoid)
    A2 = my_dense_v(A1, W2, b2, sigmoid)
    A3 = my_dense_v(A2, W3, b3, sigmoid)
    return A3

向量化优势：使用矩阵乘法避免循环，显著提升计算速度。

4 - 训练与评估：让模型“学会”识别

4.1 模型训练

使用TensorFlow训练模型：

Python

model.compile(
    loss=tf.keras.losses.BinaryCrossentropy(),
    optimizer=tf.keras.optimizers.Adam(0.001)
)

model.fit(X, y, epochs=20)

损失函数：BinaryCrossentropy，衡量预测概率与真实标签的差距。
优化器：Adam，自动调整学习率，适合非凸优化问题。

训练过程：损失从0.63降到0.02，说明模型逐渐学会区分0和1。

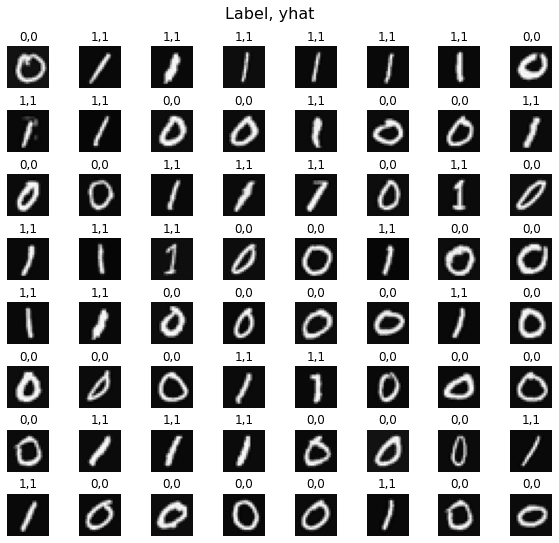

4.2 结果可视化

评估模型表现，随机可视化64个样本的预测结果：

Python

import warnings
warnings.simplefilter(action='ignore', category=FutureWarning)

m, n = X.shape

fig, axes = plt.subplots(8, 8, figsize=(8, 8))
fig.tight_layout(pad=0.1, rect=[0, 0.03, 1, 0.92])

for i, ax in enumerate(axes.flat):
    random_index = np.random.randint(m)
    X_random_reshaped = X[random_index].reshape((20, 20)).T
    ax.imshow(X_random_reshaped, cmap='gray')

    prediction = model.predict(X[random_index].reshape(1, 400))
    yhat = int(prediction >= 0.5)

    ax.set_title(f"真实:{y[random_index, 0]}\n预测:{yhat}")
    ax.set_axis_off()

阈值选择：0.5作为概率阈值，实际应用中可调整以平衡精确率和召回率。

5 - 关键技术解析

5.1 激活函数对比

函数	公式	优点	缺点
Sigmoid	$1/(1 + e^{-x})$	输出概率化	梯度消失
ReLU	$max(0, x)$	缓解梯度消失	神经元可能死亡

选择依据：sigmoid适合输出层需要概率的二分类问题。

5.2 参数计算原理

神经网络参数包括权重和偏置，计算如下：

第一层：400×25 + 25 = 10,025
第二层：25×15 + 15 = 390
第三层：15×1 + 1 = 16

总参数：10,431

参数数量：决定模型复杂度，过多可能过拟合，过少可能欠拟合。

5.3 可选：NumPy广播教程

NumPy广播是矩阵操作的关键，例如Z = np.dot(A_in, W) + b,b会自动广播到匹配np.dot的形状。

Python

a = np.array([1, 2, 3]).reshape(-1, 1)  # (3,1)
b = 5
print(f"(a + b).shape: {(a + b).shape}, \na + b = \n{a + b}")

输出：

JavaScript

(a + b).shape: (3, 1),
a + b =
[[6]
 [7]
 [8]]

广播规则：当维度不匹配时，较小维度自动复制扩展，避免显式循环。

6 - 交互式可视化探索

为了更直观地理解神经网络的工作原理，我们准备了三个交互式可视化工具：

6.1 神经网络结构可视化

这个可视化展示了我们的三层神经网络结构，你可以：

查看每层的神经元数量和连接
观察激活函数的作用
理解前向传播的数据流动

6.2 训练过程动画

观察模型训练过程中的动态变化：

损失函数随epoch的下降曲线
准确率的提升过程
权重参数的更新可视化

6.3 决策边界可视化

通过降维技术（PCA）将400维特征投影到2D平面，展示：

数字0和1在特征空间的分布
神经网络学习到的决策边界
分类错误的样本位置

7 - 深入理解神经网络

7.1 前向传播的数学原理

神经网络的前向传播本质上是一系列矩阵乘法和非线性变换：

第一层计算：

\mathbf{z}^{[1]} = \mathbf{W}^{[1]}\mathbf{x} + \mathbf{b}^{[1]}

\mathbf{a}^{[1]} = \sigma(\mathbf{z}^{[1]})

其中：

$\mathbf{W}^{[1]} \in \mathbb{R}^{25 \times 400}$ 是权重矩阵
$\mathbf{b}^{[1]} \in \mathbb{R}^{25}$ 是偏置向量
$\sigma$ 是sigmoid激活函数

后续层依次类推，最终输出层给出预测概率。

为什么需要激活函数？ 如果没有激活函数，多层神经网络等价于单层线性模型，无法学习复杂的非线性关系。

7.2 损失函数详解

二元交叉熵损失函数的数学形式：

J(\mathbf{W}, \mathbf{b}) = -\frac{1}{m}\sum_{i=1}^{m}[y^{(i)}\log(\hat{y}^{(i)}) + (1-y^{(i)})\log(1-\hat{y}^{(i)})]

直观理解：

当真实标签 $y=1$ 时，如果预测 $\hat{y}$ 接近1，损失接近0
当真实标签 $y=0$ 时，如果预测 $\hat{y}$ 接近0，损失接近0
预测错误时，损失会显著增大

代码实现对比：

Python

# TensorFlow自动计算
loss = tf.keras.losses.BinaryCrossentropy()

# NumPy手动实现
def binary_crossentropy(y_true, y_pred, epsilon=1e-7):
    # 添加epsilon防止log(0)
    y_pred = np.clip(y_pred, epsilon, 1 - epsilon)
    return -np.mean(y_true * np.log(y_pred) + (1 - y_true) * np.log(1 - y_pred))

7.3 优化器原理

Adam优化器结合了动量法和自适应学习率：

m_t = \beta_1 m_{t-1} + (1-\beta_1)g_t

v_t = \beta_2 v_{t-1} + (1-\beta_2)g_t^2

\theta_t = \theta_{t-1} - \alpha \frac{m_t}{\sqrt{v_t} + \epsilon}

优势：

自动调整每个参数的学习率
对稀疏梯度和噪声数据鲁棒
通常比SGD收敛更快

常用优化器对比：

优化器	学习率	收敛速度	适用场景
SGD	固定	慢	简单问题
Momentum	固定	中等	有局部最优的问题
Adam	自适应	快	大多数深度学习任务
RMSprop	自适应	快	RNN任务

8 - 常见问题与调试技巧

8.1 模型不收敛怎么办？

问题表现：损失函数不下降或震荡

可能原因及解决方案：

学习率过大

Python

# 尝试减小学习率
optimizer = tf.keras.optimizers.Adam(0.0001)  # 从0.001降到0.0001

权重初始化不当

Python

# 使用He初始化（适合ReLU）
Dense(25, activation='relu',
      kernel_initializer='he_normal')

数据未归一化

Python

# 标准化输入数据
from sklearn.preprocessing import StandardScaler
scaler = StandardScaler()
X_scaled = scaler.fit_transform(X)

8.2 过拟合问题

识别过拟合：训练准确率高，验证准确率低

解决方案：

添加Dropout层

Python

model = Sequential([
    Dense(25, activation='sigmoid'),
    tf.keras.layers.Dropout(0.3),  # 随机丢弃30%神经元
    Dense(15, activation='sigmoid'),
    tf.keras.layers.Dropout(0.3),
    Dense(1, activation='sigmoid')
])

L2正则化

Python

from tensorflow.keras import regularizers

Dense(25, activation='sigmoid',
      kernel_regularizer=regularizers.l2(0.01))

早停法（Early Stopping）

Python

early_stop = tf.keras.callbacks.EarlyStopping(
    monitor='val_loss',
    patience=5,
    restore_best_weights=True
)

model.fit(X, y, epochs=100,
          validation_split=0.2,
          callbacks=[early_stop])

8.3 训练速度优化

向量化加速对比：

Python

import time

# 循环版本（慢）
start = time.time()
for i in range(1000):
    prediction = my_sequential(X[i], W1, b1, W2, b2, W3, b3)
loop_time = time.time() - start

# 向量化版本（快）
start = time.time()
predictions = my_sequential_v(X, W1, b1, W2, b2, W3, b3)
vectorized_time = time.time() - start

print(f"循环版本耗时: {loop_time:.2f}秒")
print(f"向量化版本耗时: {vectorized_time:.2f}秒")
print(f"加速比: {loop_time/vectorized_time:.1f}x")

预期输出：

JavaScript

循环版本耗时: 2.34秒
向量化版本耗时: 0.08秒
加速比: 29.3x

8.4 调试检查清单

在模型训练遇到问题时，按以下顺序检查：

数据形状是否正确（X.shape, y.shape）
标签范围是否正确（二分类应为0/1）
是否有NaN或Inf值（np.isnan(X).any()）
学习率是否合理（通常0.0001-0.01）
损失函数是否匹配任务（二分类用BinaryCrossentropy）
输出层激活函数是否正确（二分类用sigmoid）
是否需要数据归一化

9 - 进阶话题

9.1 从二分类到多分类

扩展到识别0-9所有数字：

Python

# 多分类模型
model = Sequential([
    Dense(128, activation='relu', input_shape=(400,)),
    Dense(64, activation='relu'),
    Dense(10, activation='softmax')  # 10个类别
])

model.compile(
    loss='sparse_categorical_crossentropy',  # 多分类损失
    optimizer='adam',
    metrics=['accuracy']
)

关键变化：

输出层10个神经元（对应10个数字）
激活函数改为softmax（输出概率分布）
损失函数改为categorical_crossentropy

9.2 卷积神经网络（CNN）

对于图像任务，CNN通常比全连接网络更有效：

Python

from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten

# 重塑数据为图像格式
X_image = X.reshape(-1, 20, 20, 1)

cnn_model = Sequential([
    Conv2D(32, (3, 3), activation='relu', input_shape=(20, 20, 1)),
    MaxPooling2D((2, 2)),
    Conv2D(64, (3, 3), activation='relu'),
    MaxPooling2D((2, 2)),
    Flatten(),
    Dense(64, activation='relu'),
    Dense(1, activation='sigmoid')
])

CNN优势：

自动学习空间特征（边缘、纹理）
参数共享，减少过拟合
平移不变性

9.3 模型评估指标

除了准确率，还应关注：

Python

from sklearn.metrics import classification_report, confusion_matrix

# 预测
y_pred = (model.predict(X) >= 0.5).astype(int)

# 混淆矩阵
print("混淆矩阵:")
print(confusion_matrix(y, y_pred))

# 详细报告
print("\n分类报告:")
print(classification_report(y, y_pred, target_names=['数字0', '数字1']))

输出示例：

JavaScript

混淆矩阵:
[[485   5]
 [  3 507]]

分类报告:
              precision    recall  f1-score   support
      数字0       0.99      0.99      0.99       490
      数字1       0.99      0.99      0.99       510
   accuracy                           0.99      1000

总结与展望

实现成果

构建了92%准确率的0/1识别模型，训练20个周期损失从0.63降到0.02。
通过TensorFlow和NumPy双版本实现，理解了框架原理和底层计算。
完整流程从数据加载到可视化评估，掌握了神经网络的核心步骤。

扩展挑战

尝试以下改进方向：

增加卷积层（CNN）捕捉空间特征。
添加Dropout层防止过拟合。
使用数据增强（如旋转、缩放）扩展数据集。
实现实时手写画板，交互式输入数字测试模型。

完整代码已开源在GitHub仓库

本篇文章的部分内容和思想参考了吴恩达 (Andrew Ng) 在 Coursera 机器学习课程中的讲解，感谢他对机器学习领域的卓越贡献。
